وقتی صحبت از انتقال برق، داده، تصویر یا صدا میشود، انتخاب کابل مناسب نقش حیاتی در کیفیت و کارایی تجهیزات دارد. در بازار امروز انواع مختلفی از کابلها وجود دارد اما سه مدل پرکاربرد یعنی کابل گرد، کابل فلت و کابل فویلی بیشترین استفاده را در صنایع، شبکهها و دستگاههای الکترونیکی دارند. هر یک از این کابلها ساختار، ویژگیها و کاربردهای خاص خود را دارند و شناخت مزایا و معایب کابلها به شما کمک میکند تا انتخابی هوشمندانهتر داشته باشید. در این مقاله با مقایسه انواع کابل به بررسی دقیق تفاوتها و قابلیتهای کابل گرد، کابل فلت و کابل فویلی میپردازیم تا بتوانید بر اساس شرایط محیطی و نیاز پروژه بهترین گزینه را برگزینید.

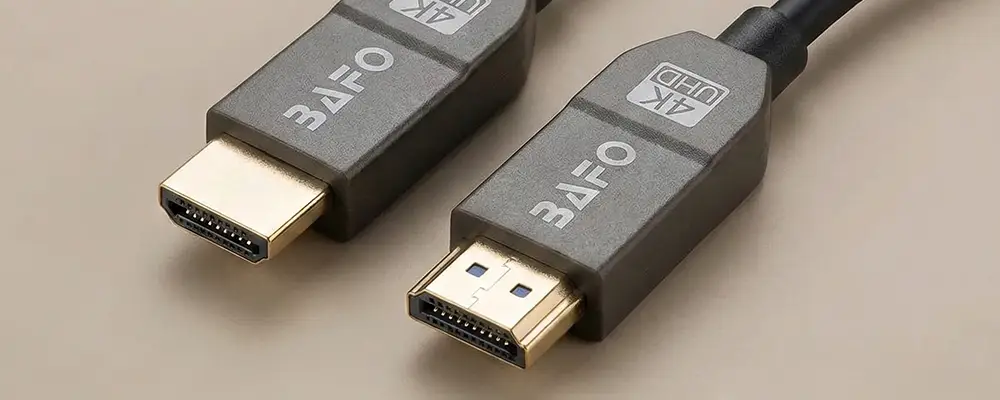

بررسی و تفاوت کابل فلت و کابل گرد
کابلهای گرد و کابلهای فلت دو نوع رایج و متمایز از سیمکشی برق هستند که تفاوتهای اساسی در شکل، ساختار و کاربردهای خود دارند. در حالی که هر دو برای انتقال جریان الکتریکی استفاده میشوند، ویژگیهای منحصر به فرد آنها باعث میشود برای نیازهای مختلف مناسب باشند. در بخش زیر به مقایسه انواع کابلهای گرد و تخت میپردازیم:
۱. مقایسه انواع کابل از نظر شکل و ساختار

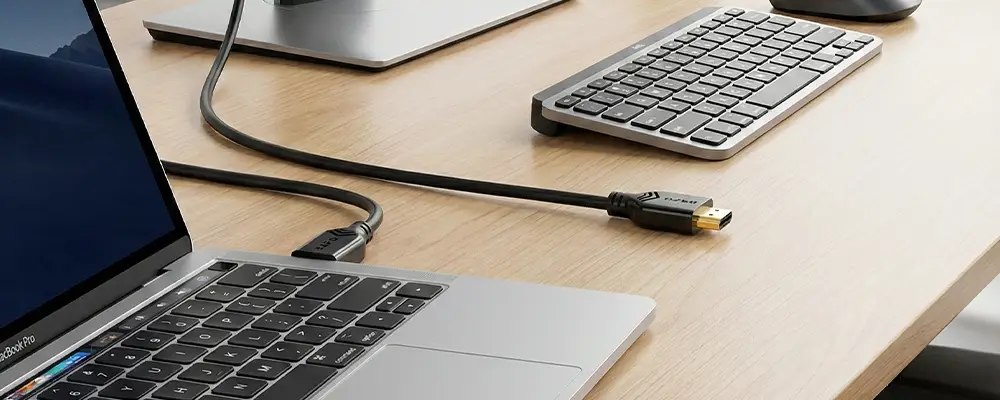

کابل گرد همانطور که از نامش پیداست، دارای مقطع دایرهای و شکلی استوانهای است. این کابلها از یک یا چند سیم رسانای گرد تشکیل شدهاند که در مواد عایق پیچیده شدهاند و سیمها معمولاً به هم تابیده شدهاند که باعث انعطافپذیری بیشتر کابل میشود. رایجترین نوع آن کابل تک هستهای با هادی مسی و روکش PVC است. کابل تخت دارای سطح مقطع مستطیلی یا نواری شکل است. این کابلها به جای سیمهای گرد از نوارهای رسانای نازکی تشکیل شدهاند که بین دو ورق پلاستیکی عایق قرار گرفتهاند و به کابل ظاهری روبانمانند میدهند. هادیها (معمولاً نوارهای مسی) به صورت ردیفی در کنار هم قرار میگیرند.
۲. تفاوت انعطافپذیری کابل فلت و کابل گرد
کابل گرد بسیار انعطافپذیر است و به راحتی خم و پیچ میخورد. این ویژگی آنها را برای کاربردهایی که نیاز به حرکت دارند، مفید میسازد. کابل تخت انعطافپذیری بالایی دارد اما عمدتاً فقط در یک محور قابل خم شدن یا پیچ خوردن است. این ساختار نازک و انعطافپذیر به آنها اجازه میدهد تا از طریق دستگاهها عبور کرده و مدارها را در اطراف خمها و چینها به هم وصل کنند.
۳. مقایسه انواع کابل از نظر اندازه و فضای اشغالی
کابل گرد حجیمتر است و فضای بیشتری را اشغال میکند، به ویژه در مناطقی که نیاز به چندین کابل در فضاهای تنگ است. کابل تخت بسیار فشرده و با ضخامت کم است و میتواند در فضاهای تنگتر قرار بگیرد. این ویژگی امکان بستهبندی نزدیک هادیها را فراهم میکند.
۴. تفاوت ظرفیت جریان در کابل های گرد و تخت
کابل گرد دارای ظرفیت جریان بالا است و برای انتقال نیرو و جریانهای سنگین مناسب است. کابل تخت ظرفیت جریان کمتری دارد زیرا هادیهای نازک آن نمیتوانند جریانهای بالا را به طور ایمن حمل کنند. این کابلها بیشتر برای انتقال سیگنالها استفاده میشوند.
۵. مقایسه قیمت کابل گرد و فلت
کابلهای گرد معمولاً قیمت مناسبتری دارند، فناوری آنها کاملاً جاافتاده است و برقکارها با نصب و استفاده از آنها آشنایی کامل دارند، به همین دلیل در بازار هم بسیار در دسترس هستند. در مقابل، کابلهای تخت معمولاً گرانترند و حضور آنها در بازار نسبتاً جدیدتر است. بهطور کلی کابل گرد گزینهای همهکاره برای سیمکشی عمومی و انتقال نیرو محسوب میشود، در حالی که کابل تخت برای فضاهای محدود و تجهیزات الکترونیکی فشرده، بهویژه در انتقال سیگنالهای چندهادی و فرکانس بالا، انتخاب تخصصیتری است.
مزایا و معایب کابل فلت
کابلهای فلت و فویلی هر کدام برای کاربردهای متفاوتی طراحی شدهاند و مزایا و معایب خاص خود را دارند. انتخاب بین این دو نوع کابل به شرایط محیطی، نیاز به انعطافپذیری یا مقاومت در برابر نویز بستگی دارد.
۱. مزایا کابل فلت
کابل فلت به دلیل ضخامت کم و طراحی تخت، فضای بسیار کمی اشغال میکند و برای عبور از شکافهای باریک گزینهای مناسب است. این کابل وزن سبکی دارد و حملونقل آن آسان است و بهدلیل سطح مقطع گسترده، دفع حرارت بهتری نسبت به برخی کابلهای گرد دارد. چیدمان موازی هادیها باعث کاهش شلوغی سیمها و مرتبتر شدن اتصالات میشود و امکان اتصال انبوه را فراهم میکند. البته انعطافپذیری آن معمولاً در یک جهت است و در برابر خمشدگیهای مکرر ممکن است آسیبپذیرتر باشد.
۲. معایب کابل فلت
کابل فلت با وجود مزایای متعدد، معایبی هم دارد که باید در انتخاب آن در نظر گرفته شود. این کابل انعطافپذیری محدودی دارد و معمولاً فقط در یک محور خم میشود، بنابراین برای مسیرهای پیچیده مناسب نیست. تحمل جریان آن پایین است و بیشتر برای انتقال سیگنال کاربرد دارد تا توان بالا. در صورت آسیبدیدگی، تعمیر آن دشوار بوده و اغلب نیاز به تعویض کامل دارد. همچنین نسبت به خراش و بریدگی حساس است، به طراحی دقیق امپدانس نیاز دارد و معمولاً قیمت بالاتر و زیرساخت صنعتی محدودتری نسبت به کابلهای گرد دارد.
مزایا و معایب کابل فویلی
کابل فویلی یا شیلددار فویلی به دلیل ساختار ویژه، مزایا و معایب خاصی دارد که آن را از سایر کابلها متمایز میکند.
۱. مزایای کابل فویلی
کابلهای شیلددار محافظت بسیار خوبی در برابر تداخلهای الکترومغناطیسی و رادیویی دارند و باعث کاهش نویز و افت سیگنال، بهویژه در کابلهای دیتا مانند LAN، HDMI و USB میشوند. این ویژگی آنها را برای محیطهای صنعتی پرنویز، مانند کارخانهها یا فضاهای دارای موتورهای الکتریکی، بسیار مناسب میکند. شیلد همچنین از نشت سیگنال جلوگیری کرده و امنیت انتقال داده را افزایش میدهد و در کنار آن، دوام و استحکام مکانیکی کابل را نیز بهبود میبخشد.
۲. معایب کابل فویلی
کابلهای شیلددار در کنار مزایای خود، معایبی هم دارند که باید به آن توجه کرد. وجود لایه فویل باعث کاهش انعطافپذیری و سفتتر شدن کابل میشود و در صورت خم شدن زیاد، احتمال شکنندگی فویل وجود دارد. این کابلها معمولاً وزن و قطر بیشتری نسبت به مدلهای بدون شیلد دارند و بهدلیل فرآیند شیلدینگ، هزینه تولید بالاتری نیز دارند. همچنین شیلد باید بهدرستی به زمین متصل شود، چون در غیر این صورت نهتنها محافظتی ایجاد نمیکند، بلکه میتواند باعث افزایش نویز شود.
مزایا و معایب کابل فلت و فویلی در یک نگاه
| ویژگیها | کابل فلت | کابل فویلی (شیلددار) |
|---|---|---|
| ابعاد و فرم | تخت، باریک و سبک | گرد یا نیمهگرد، قطر و وزن بیشتر |
| انعطافپذیری | انعطافپذیری خوب در یک محور | انعطافپذیری کمتر، به دلیل وجود فویل |
| مقاومت در برابر EMI/RFI | مقاومت نسبی به خاطر چینش موازی هادیها | بسیار بالا به دلیل وجود لایه فویل شیلد |
| توانایی عبور جریان | محدود، بیشتر برای سیگنالهای سبک | بهتر، مخصوصاً در کابلهای دیتا و صنعتی |
| دفع حرارت | بهتر، به دلیل سطح مقطع گسترده | متوسط، چون فویل انتقال گرما را محدود میکند |
| دوام مکانیکی | حساس به بریدگی و خراش | فویل محافظت نسبی ایجاد میکند ولی شکننده است |
| تعمیر و نگهداری | تعمیر سخت، معمولاً نیاز به تعویض کامل | تعمیر دشوار، بهویژه در صورت آسیب به شیلد |
| قیمت | نسبتاً بالاتر از کابلهای گرد ساده | بالاتر به دلیل وجود فویل و فرایند تولید پیچیدهتر |
| کاربرد اصلی | دستگاههای فشرده، لپتاپ، پرینتر، بردهای الکترونیکی | انتقال داده حساس (LAN, HDMI, USB)، محیطهای صنعتی پرنویز |
| مزیت کلیدی | صرفهجویی در فضا و نظم سیمها | ایمنی بالا در برابر نویز و حفظ کیفیت سیگنال |
کاربرد کابل در محیطهای مختلف
انتخاب نوع کابل به محیط و شرایط خاص آن وابسته است. در ادامه، کاربرد هر یک از کابلهای گرد، فلت و فویلی را در محیطهای مختلف بررسی میکنیم.
۱. کاربردهای کابل گرد
کابلهای گرد بهدلیل ساختار محکم و مقاومت بالا، برای محیطهایی که کابل در معرض ضربه، فشار یا لرزش قرار دارد بسیار مناسب هستند. این کابلها بهطور گسترده در سیمکشی برق ساختمانها، لوازم خانگی و توزیع برق مسکونی و تجاری استفاده میشوند. همچنین در اتصال موتورها، ماشینهای صنعتی، خودروها و کامیونها کاربرد دارند و در سیستمهای ابزار دقیق، تابلوهای کنترل، سنسورها و سیمکشی داخلی تجهیزات برقی و شارژرها نیز نقش مهمی ایفا میکنند.
۲. کاربردهای کابل تخت
کابلهای فلت برای محیطهایی طراحی شدهاند که محدودیت فضا و وزن اهمیت زیادی دارد. این کابلها بهطور گسترده برای اتصال قطعاتی مانند هارددیسک، مادربرد و درایوها استفاده میشوند و در داخل تلویزیونها، کنسولهای بازی و پخشکنندههای رسانه برای ارتباط بین بردها کاربرد دارند. همچنین در سنسورها و سیستمهای خودرویی، رباتها با فضاهای تنگ، چاپگرها، اسکنرها و تجهیزات پزشکی برای انتقال دقیق و منظم سیگنالهای کنترلی مورد استفاده قرار میگیرند.
۳. کاربرد کابلهای فویلی (شیلددار)
کابلهای فویلی یا شیلددار برای محیطهایی طراحی شدهاند که میزان نویز و تداخل الکترومغناطیسی در آنها بالاست. این کابلها با داشتن لایه محافظ، از افت سیگنال و اختلال جلوگیری میکنند و به همین دلیل در تجهیزات پزشکی حساس مثل MRI، استودیوهای ضبط صدا، سیستمهای ارتباطی دقیق و شبکههای LAN کاربرد زیادی دارند. همچنین در کنار کابلهای برق یا دستگاههای پرنویز عملکرد بهتری دارند و در کابلهای شبکه شیلددار مانند FTP و SFTP برای افزایش پایداری و دقت انتقال داده استفاده میشوند.
انتخاب کابل مناسب برای انتقال تصویر و صدا
برای انتقال تصویر و صدا، مهمترین مسئله حفظ کیفیت سیگنال و جلوگیری از نویز است. در این کاربردها، کابلهای گرد ساده یا فلت به تنهایی چندان مناسب نیستند، چون بیشتر برای انتقال توان یا اتصال قطعات داخلی طراحی شدهاند. بهترین انتخاب در این حوزه کابلهای شیلددار فویلی هستند؛ زیرا لایه فویل فلزی آنها مانع ورود تداخلات الکترومغناطیسی (EMI) و رادیویی (RFI) میشود و در نتیجه افت کیفیت تصویر یا صدا به حداقل میرسد. به همین دلیل در کابلهای HDMI، USB، LAN و سیستمهای صوتی حرفهای از شیلد فویلی استفاده میشود. پس اگر به دنبال کابل مطمئن برای انتقال دادههای چندرسانهای هستید، کابل فویلی یا ترکیبی (فویلی + شیلد بافته) انتخاب ایدهآل است.
تأثیر نوع کابل بر کیفیت
نوع کابل تأثیر مستقیم و قابلتوجهی بر کیفیت انتقال برق، داده، تصویر و صدا دارد. کابلهای گرد به دلیل ساختار ساده و ظرفیت جریان بالا بیشتر برای انتقال توان استفاده میشوند، اما در انتقال سیگنالهای حساس در برابر نویز و افت کیفیت عملکرد متوسطی دارند. کابلهای فلت به دلیل چینش موازی هادیها نظم بیشتری ایجاد میکنند و در مسیرهای کوتاه و فضاهای تنگ میتوانند انتقال مناسبی داشته باشند اما بهدلیل تحمل جریان پایین و حساسیت به نویز، کیفیت سیگنال آنها محدود است. در مقابل، کابلهای فویلی شیلددار به واسطه لایه فویل فلزی، بهترین محافظت را در برابر تداخلات الکترومغناطیسی ایجاد میکنند؛ به همین دلیل در کابلهای HDMI، USB، LAN برای حفظ وضوح تصویر و صدا ضروری هستند.
| نوع کابل | کیفیت انتقال سیگنال | توضیح کوتاه |
|---|---|---|
| کابل گرد | ⭐⭐⭐⭐⭐⭐ (6/10) | مناسب برای توان و کاربردهای عمومی، ولی محافظت کمی در برابر نویز دارد. |
| کابل فلت | ⭐⭐⭐⭐⭐⭐⭐ (7/10) | در مسیرهای کوتاه و فضاهای محدود کیفیت قابلقبول دارد، اما در برابر نویز ضعیفتر است. |
| کابل فویلی | ⭐⭐⭐⭐⭐⭐⭐⭐⭐⭐ (10/10) | بهترین محافظت در برابر EMI/RFI، مناسب برای انتقال تصویر، صدا و دادههای حساس. |
نکات مهم خرید کابل مناسب برای سالن کنفرانس
کابل تصویر حتماً از نوع فویلی شیلددار یا ترکیبی (فویل + شیلد بافته) استفاده کنید تا کیفیت تصویر Full HD و 4K بدون نویز منتقل شود. برای طولهای بیش از ۱۰ متر، کابل با تقویتکننده سیگنال یا فیبر نوری HDMI پیشنهاد میشود. کابل صدا (XLR یا AUX) شفافیت صدا در جلسات حیاتی است. برای اتصال میکروفون اتاق کنفرانس به سیستم صوتی، حتماً از کابلهای شیلددار چندلایه استفاده کنید. این کابلها مانع از نویز ناشی از امواج موبایل و تجهیزات روشنایی میشوند. برای دستیابی به بهترین کیفیت و حذف نویز محیطی، استفاده از کابلهای XLR بالانسشده برای میکروفونهای کنفرانس بهترین گزینه است. کابل شبکه برای ارتباطات اینترنتی یا انتقال داده بین سیستمها، استفاده از کابلهای CAT6 یا CAT7 شیلددار توصیه میشود.
نتیجه گیری: پایان سردرگمی در خرید
انتخاب نهایی همیشه باید بر اساس تعادل میان «نیاز محیطی» و «کیفیت فنی» باشد. همانطور که بررسی کردیم، کابلهای گرد قهرمان دوام و حذف نویز هستند و کابلهای فلت، استاد زیبایی و مدیریت فضا. اما فراموش نکنید که هنگام مقایسه قیمت کابل HDMI، تنها به ظاهر کابل اکتفا نکنید؛ بلکه استانداردهای داخلی آن را نیز مدنظر قرار دهید. در فروشگاه بافو، ما فراتر از یک کابل انتقال تصویر ساده، راهکارهای کاملی برای تجهیزات شما داریم. شاید پروژه شما علاوه بر کابلکشی، برای مدیریت سرورها به یک سوئیچ KVM حرفهای نیاز داشته باشد و یا برای ارسال تصویر به فواصل طولانی، خرید یک اکستندر HDMI ضروری باشد. شما میتوانید همین حالا تمام این تجهیزات را یکجا از ما تهیه کنید.
