پورت سریال RS232، نکاتی که پیش از استفاده باید بدانید

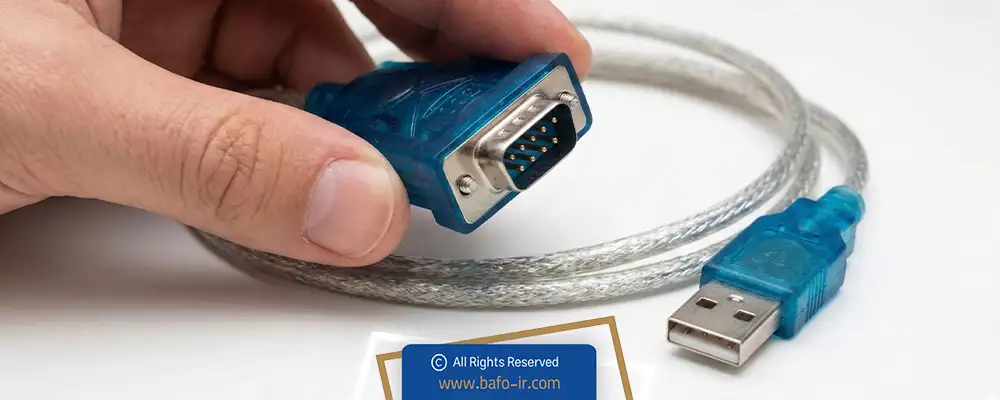

پورت سریال RS232 که با نام‌های پروتکل RS232 و رابط RS232 نیز شناخته می‌شود، یکی از قدیمی‌ترین و در عین حال پایدارترین استاندارد های ارتباطی در دنیای الکترونیک و کامپیوتر است. این استاندارد که توسط انجمن صنایع الکترونیک (EIA) معرفی شد، در ابتدا برای اتصال دستگاه‌های پایانه‌ای داده (DTE)، مانند ترمینال‌ها و کامپیوترها، به تجهیزات ارتباطی داده (DCE)، مانند مودم‌ ها، طراحی شده بود. بر خلاف ارتباط موازی که چندین بیت را به طور همزمان ارسال می‌کند، پورت سریال RS232 داده‌ها را به صورت متوالی و بیت به بیت از طریق یک خط انتقال می‌ دهد.

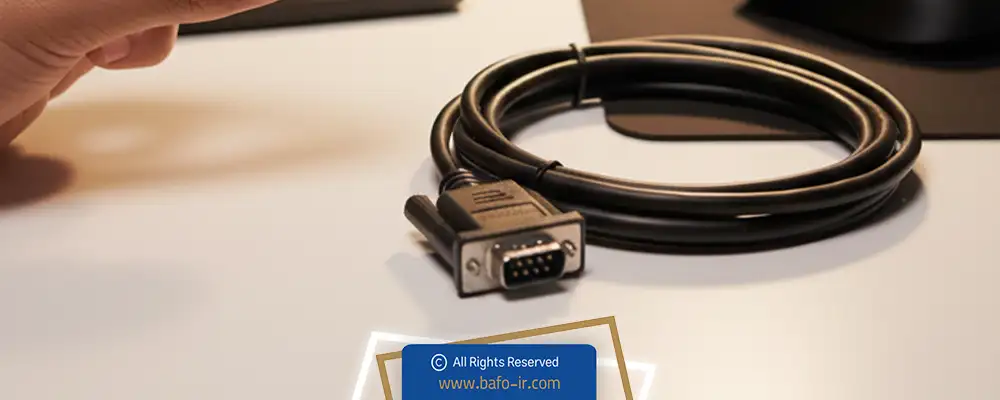

آشنایی با ماهیت پروتکل RS232

سادگی در طراحی پروتکل RS232، نیاز به تعداد سیم کمتر و توانایی ارسال داده در فواصل نسبتاً طولانی‌تر را فراهم می‌ آورد. این پروتکل، به دلیل مقاومت بالا در برابر نویز و سادگی ساختار، هنوز هم در بسیاری از سیستم‌ های صنعتی، تجهیزات آزمایشگاهی و دستگاه‌های شبکه قدیمی‌تر، جایگاه خود را حفظ کرده است. برای اطمینان از عملکرد صحیح دستگاه‌ها در محیط‌ های مختلف، درک عمیق از نحوه عملکرد این استاندارد، به ویژه در مورد سطوح ولتاژ و سرعت انتقال داده، کاملاً ضروری است. از همین رو، شناخت نکات کلیدی پیش از به کارگیری این رابط، می‌تواند از بروز خطاهای ناخواسته جلوگیری کند.

ولتاژ و نویز در پورت RS-232

از مهم‌ترین تفاوت‌های پروتکل RS232 با استانداردهای مدرن‌تر، استفاده آن از ولتاژهای بالا و دو قطبی برای تعریف حالت‌ منطقی است. در این استاندارد، منطق ۱ توسط یک ولتاژ منفی، معمولاً بین5V تا 15V، و منطق ۰ توسط یک ولتاژ مثبت، معمولاً بین 5V+ تا 15V+، تعریف می‌شود. این سطوح ولتاژ، دو مزیت کلیدی دارند. اول اینکه، انتقال سیگنال را در فواصل طولانی‌تر ممکن می‌سازند و دوم، مقاومت بسیار بالایی در برابر نویزهای الکترومغناطیسی محیطی ایجاد می‌کنند. با این حال، استفاده از این ولتاژها بدین معناست که تجهیزاتی (مانند میکروکنترلرها) نمی‌توانند مستقیماً به رابط RS232 متصل شوند و نیاز به یک مدار واسط مانند تراشه MAX232 دارند تا ولتاژهای دو قطبی را به سطوح منطقی تک‌قطبی تبدیل کند.

انواع کانکتور و اهمیت سیم‌بندی

درک کانکتورهای مورد استفاده و نحوه سیم‌بندی آنها برای هر کسی که با پورت سریال RS232 کار می‌کند، ضروری است. در ابتدا، استاندارد RS-232 کانکتور DB-25 را مشخص کرد، که یک کانکتور ۲۵ پین بزرگ است و شامل خطوط کنترلی و ارتباطی متعدد می‌باشد. با گذشت زمان و نیاز کمتر به همه ۲۵ پین، به ویژه در کامپیوترهای شخصی، استفاده از کانکتور DB9 رواج پیدا کرد. این کانکتور ۹ پین، تنها شامل پین‌های ضروری برای ارتباط داده‌ای و کنترل جریان است. اگرچه هر دو کانکتور، کانکتور DB-25 و کانکتور DB9، یک پروتکل RS232 را پیاده‌سازی می‌کنند، اما ناسازگاری فیزیکی بین آن‌ها، استفاده از مبدل‌ها مناسب را اجباری می‌سازد.

کنترل جریان و جلوگیری از سرریز داده

هنگامی که دو دستگاه با سرعت‌های متفاوتی داده‌ها را ارسال و دریافت می‌کنند، مشکل سرریز داده به وجود می‌ آید. برای رفع این چالش، رابط RS232 از مکانیزم‌ های کنترل جریان استفاده می‌ کند. این مکانیزم‌ها تضمین می‌کنند که دستگاه فرستنده، داده‌ها را تنها زمانی ارسال کند که دستگاه گیرنده آمادگی لازم برای دریافت و پردازش آن‌ها را داشته باشد. به طور کلی، کنترل جریان در پروتکل RS232 یا به صورت سخت‌افزاری (با استفاده از پین‌ های کنترلی اختصاصی) و یا به صورت نرم‌افزاری (با استفاده از کاراکترهای XON/XOFF) پیاده‌ سازی می‌ شود.

۱. کنترل جریان سخت‌افزاری

کنترل جریان سخت‌افزاری از طریق خطوط اختصاصی در کابل (مانند RTS/CTS و DTR/DSR) انجام می‌ شود. در این روش، دستگاه گیرنده از طریق ارسال یک سیگنال کنترلی به فرستنده اعلام می‌ کند که آماده دریافت داده‌های بیشتری است. استفاده از این روش، ایمن‌ترین راه برای تضمین عدم از دست رفتن داده‌ها، به ویژه در سرعت‌های بالا، است. برای مثال، گیرنده با ارسال سیگنال Clear To Send (CTS) به فرستنده می‌ فهماند که خط آماده است. استفاده از کانکتور DB9 به دلیل داشتن پین‌های کنترلی کافی برای این منظور، بسیار رایج است.

۲. کنترل جریان نرم‌افزاری (XON/XOFF)

کنترل جریان نرم‌ افزاری، به جای استفاده از پین‌های اختصاصی، از کاراکترهای خاصی در جریان داده استفاده می‌ کند. کاراکتر XOFF به فرستنده می‌گوید که ارسال را متوقف کند و کاراکتر XON به او اجازه می‌ دهد که ارسال را از سر بگیرد. این روش اگرچه تعداد سیم‌ های مورد نیاز را کاهش می‌دهد (و اجازه می‌دهد تا ارتباط تنها با سه سیم Rx, Tx, GND برقرار شود)، اما کارایی کمتری دارد و در برخی موارد ممکن است کمی کندتر از نوع سخت‌افزاری عمل کند. با این حال، استفاده از این روش در مواردی که کابل‌های استاندارد فاقد خطوط کنترلی لازم هستند، مفید واقع می‌شود.

محدودیت‌ فاصله انتقال در پورت RS232

در حالی که سادگی پروتکل RS232 یک مزیت بزرگ است، اما محدودیت‌ هایی نیز دارد. اصلی‌ترین این محدودیت‌ها، رابطه معکوس میان سرعت انتقال داده و حداکثر فاصله کابل است. به طور سنتی، این پروتکل برای حفظ کیفیت سیگنال تنها می‌تواند داده‌ها را در سرعت‌های بالا (مانند 115200bps) در فواصل کوتاه و برای فواصل طولانی‌ تر (حدود ۱۵ متر)، در سرعت‌ های پایین‌تر (مانند 9600bps) منتقل کند.

۱. رابطه سرعت و فاصله

سرعت انتقال داده و فاصله کابل، رابطه عکس با یکدیگر دارند. بر اساس استاندارد رسمی، RS-232 برای انتقال داده تا ۲۰ کیلوبیت بر ثانیه (Kbps) در فواصل حداکثر ۱۵ متر (۵۰ فوت) طراحی شده است. با این حال، در عمل و در محیط‌های با نویز کم، می‌توان از سرعت‌های بالاتر (مانند ۱۱۵۲۰۰ بیت بر ثانیه) در فواصل کوتاه‌ تر یا از سرعت‌های بسیار پایین (مانند ۹۶۰۰ بیت بر ثانیه) در فواصل کمی طولانی‌ تر استفاده کرد. این محدودیت ذاتی به دلیل تضعیف سیگنال و افزایش خازنی شدن کابل در طول‌ های زیاد است.

۲. راهکارهای افزایش فاصله

برای غلبه بر این محدودیت فاصله و استفاده از پورت سریال RS232 در شبکه‌های بزرگتر، نیاز به تقویت‌کننده‌ ها یا مبدل‌ های خاصی است. به عنوان مثال، اکستندر سریال می‌توانند سیگنال را از طریق کابل‌های اترنت (مانند Cat5/6) یا فیبر نوری به فواصل بسیار طولانی (چندین کیلومتر) انتقال دهند. این راهکارها برای مانیتورینگ از راه دور در کارخانه‌ها و مزارع ضروری هستند. در چنین مواردی، اغلب از کانکتور DB-25 یا کانکتور DB9 در ابتدا و انتهای لینک برای اتصال به تجهیزات استفاده می‌شود.

کاربرد RS232 و چشم‌انداز آینده

اگرچه پورت‌های USB و اترنت در کامپیوترهای خانگی جایگزین پورت سریال RS232 شده‌اند، اما این پروتکل همچنان در کاربردهای خاصی که پایداری و سادگی حرف اول را می‌زند، ضروری است. به عنوان مثال، بسیاری از تجهیزات آزمایشگاهی، تجهیزات پزشکی و کنسول‌های مدیریتی (مانند روترها و سوئیچ‌های شبکه) همچنان از این رابط برای پیکربندی و عیب‌یابی استفاده می‌کنند. پایداری، عدم نیاز به درایورهای پیچیده و مقاومت در برابر محیط‌های پرنویز صنعتی، دلایلی هستند که پروتکل RS232 همچنان یک استاندارد حیاتی تلقی می‌شود. در حقیقت، هر جا که نیاز به یک اتصال ساده، قابل اعتماد و بدون نیاز به نرم‌افزارهای واسط برای ارسال دستورات کنترلی و داده‌های کم‌سرعت باشد، این رابط حرف اول را می‌زند.
