در دنیای سختافزار، کابل DVI (رابط بصری دیجیتال) یکی از شناختهشدهترین استانداردهاست که در سال ۱۹۹۹ برای جایگزینی اتصالات آنالوگ و ارتقای کیفیت تصویر در مانیتورهای LCD معرفی شد. برخلاف نسلهای پیشین، کابل دی وی آی با حذف فرآیند تبدیل سیگنال دیجیتال به آنالوگ، نویز تصویر را از بین برده و وضوح لبهها را حفظ میکند. اگرچه امروزه پورتهای جدیدتری ظهور کردهاند، اما این کابل همچنان در بسیاری از ادارات و برای گیمرهایی که از مانیتورهای ۱۴۴ هرتز نسل قبل استفاده میکنند، کاربرد دارد. بنابراین، درک عملکرد این رابط برای مدیریت صحیح اتصالات سیستمهای قدیمی و دریافت بهترین خروجی تصویر ضروری است.
انواع کانکتور DVI
شناخت انواع مختلف این رابط برای جلوگیری از خرید اشتباه بسیار حیاتی است، زیرا همه پورتهای DVI شبیه به هم نیستند و پینبندی متفاوتی دارند. از نظر فنی، کابل DVI به سه دسته اصلی تقسیم میشود که هر کدام قابلیتهای منحصربهفردی در انتقال سیگنال آنالوگ یا دیجیتال دارند. علاوه بر دستهبندی کلی، بحث پهنای باند نیز مطرح است که مدلها را به دو گروه سینگل لینک (Single Link) و دوال لینک (Dual Link) تقسیم میکند. این تنوع باعث میشود تا این رابط بتواند طیف وسیعی از نیازها، از نمایشگرهای قدیمی CRT تا مانیتورهای پیشرفته را پوشش دهد. در ادامه چهار زیرمجموعه اصلی و ساختار فنی آنها را بررسی میکنیم.
۱. کانکتور DVI-A (آنالوگ)
این نوع کانکتور که حرف A در آن مخفف Analog است، تنها برای انتقال سیگنالهای آنالوگ طراحی شده است. ساختار پینهای آن به گونهای است که با سیگنالهای دیجیتال سازگاری ندارد و بیشتر برای اتصال کارت گرافیکهای نسل جدیدتر (در آن زمان) به مانیتورهای قدیمی CRT که فقط ورودی آنالوگ داشتند، استفاده میشد. در واقع کیفیت تصویری که کابل دی وی آی نوع A ارائه میدهد، تفاوت چندانی با استاندارد VGA ندارد، اما از کانکتور فیزیکی DVI استفاده میکند. امروزه این مدل بسیار کمیاب شده است زیرا فلسفه اصلی DVI که انتقال دیجیتال بود را نقض میکند، اما شناخت آن برای درک تاریخچه تکامل این پورت ضروری است.
۲. کانکتور DVI-D (دیجیتال)
رایجترین و پرکاربردترین نوع این کابل، مدل DVI-D است که حرف D نشاندهنده Digital بودن خالص آن است. این کابل تمام پینهای مربوط به سیگنال آنالوگ را حذف کرده و فقط دادههای دیجیتال را منتقل میکند. اگر مانیتور LCD دارید، به احتمال زیاد از این نوع پورت استفاده میکند. مزیت اصلی DVI-D این است که سیگنال خروجی از کارت گرافیک بدون هیچگونه فشردهسازی یا تبدیل مخرب، مستقیماً به پیکسلهای مانیتور میرسد. این ویژگی باعث میشود که تفاوت DVI و VGA در اینجا کاملاً مشهود باشد، چرا که تصویر نهایی بسیار شفافتر، بدون لرزش و با رنگهای دقیقتر نمایش داده میشود و برای کارهای گرافیکی ایدهآل است.
۳. کانکتور DVI-I (یکپارچه)
حرف I در این مدل مخفف Integrated یا یکپارچه است، به این معنی که این پورت قابلیت انتقال همزمان سیگنالهای دیجیتال و آنالوگ را دارد. این ویژگی باعث میشود که DVI-I منعطفترین نوع در میان خانواده خود باشد. شما میتوانید با استفاده از یک مبدل ساده ارزان قیمت، این پورت را به VGA تبدیل کنید (با استفاده از پینهای آنالوگ آن) و یا از بخش دیجیتال آن برای اتصال به مانیتورهای مدرن استفاده نمایید. معمولاً در پشت کارتهای گرافیک قدیمیتر، پورت ماده از نوع DVI-I تعبیه میشد تا کاربر بتواند با هر نوع کابل DVI یا حتی مانیتورهای قدیمی، سیستم خود را راهاندازی کند و محدودیت سختافزاری نداشته باشد.
۴. سینگل لینک و دوال لینک
فارغ از نوع A یا D، کابلهای دیجیتال به دو دسته Single Link و Dual Link تقسیم میشوند که تفاوت آنها در پهنای باند است. مدل سینگل لینک از یک فرستنده TMDS استفاده میکند و نهایتاً تا رزولوشن 1920×1200 را در ۶۰ هرتز پشتیبانی میکند. اما مدل دوال لینک دارای پینهای بیشتری در وسط کانکتور است (۲۴ پین کامل) که پهنای باند را دو برابر میکند. این ویژگی حیاتی به کابل DVI اجازه میدهد تا رزولوشنهای بالاتر مانند 2560×1600 یا نرخ نوسازی ۱۴۴ هرتز را در رزولوشن 1080p منتقل کند. گیمرهایی که مانیتورهای قدیمیتر گیمینگ دارند، حتماً باید از نسخه دوال لینک استفاده کنند تا بتوانند فریمریت بالا دریافت کنند.

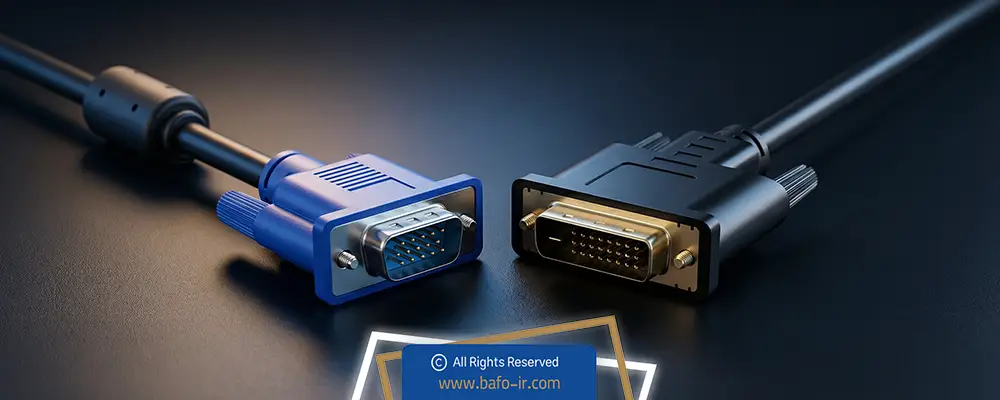

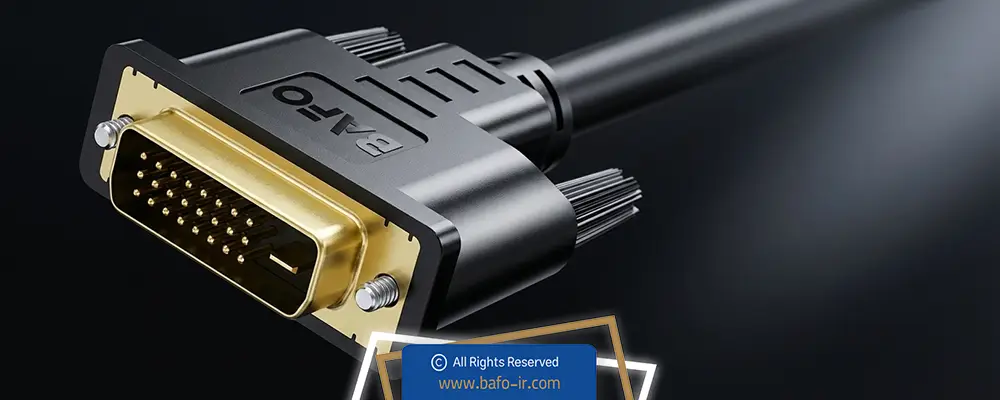

تفاوت DVI و VGA
برای درک بهتر جایگاه تکنولوژی، باید به مقایسه تفاوت DVI و VGA بپردازیم که نبردی میان نسل آنالوگ و دیجیتال است. استاندارد VGA (Video Graphics Array) سیگنالها را به صورت موجهای آنالوگ ارسال میکند. در این روش، کارت گرافیک دادههای دیجیتال را به آنالوگ تبدیل کرده، از طریق کابل ارسال میکند و مانیتور دوباره آن را به دیجیتال برمیگرداند. این تبدیلهای مکرر باعث افت کیفیت، نویز و تاری تصویر میشود، بهخصوص در رزولوشنهای بالا. در مقابل، کابل دی وی آی (در حالت دیجیتال) دادهها را به صورت صفر و یک منتقل میکند. این یعنی پیکسلها دقیقاً همانطور که در کارت گرافیک رندر شدهاند، روی نمایشگر روشن میشوند که نتیجه آن تصویری شارپ و بینقص است.

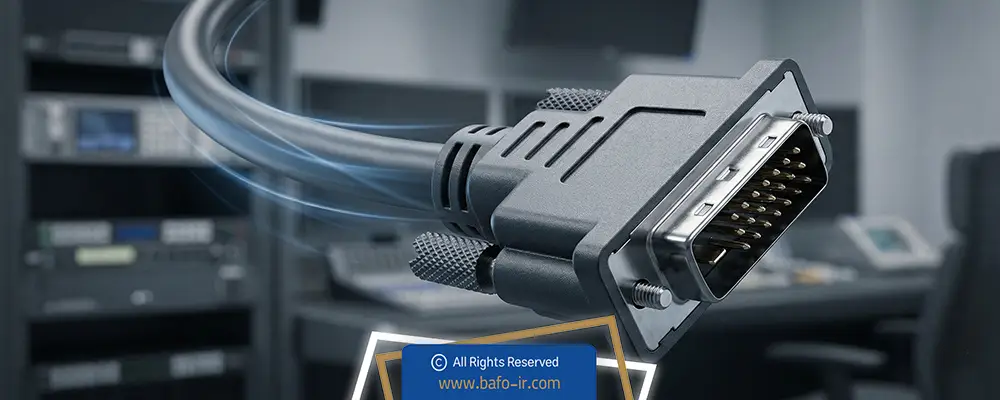

تفاوت DVI و HDMI
با پیشرفت تکنولوژی، استاندارد جدیدی به نام HDMI ظهور کرد که امروزه جایگزین DVI شده است. اصلیترین تفاوت DVI و HDMI در قابلیت انتقال صدا است. استاندارد DVI ذاتاً فقط برای انتقال تصویر طراحی شده است (مشابه مانیتورهای کامپیوتر)، در حالی که HDMI میتواند صدا و تصویر را همزمان و با کیفیت بالا منتقل کند که آن را برای تلویزیونها و سینمای خانگی ایدهآل میسازد. از نظر کیفیت تصویر، یک کابل DVI دیجیتال و HDMI تا رزولوشنهای استاندارد تقریباً کیفیت یکسانی دارند زیرا هر دو از پروتکل انتقال TMDS استفاده میکنند، اما HDMIهای جدیدتر پهنای باند بسیار بیشتری برای 4K و HDR دارند که DVI از آنها پشتیبانی نمیکند.
نقش مبدلهای بافو در اتصالات
امروزه بسیاری از لپتاپها و کارتهای گرافیک جدید فاقد پورت DVI هستند، اما مانیتورهای باکیفیت قدیمی هنوز در ادارات و خانهها استفاده میشوند. در اینجا چالش اتصال پیش میآید. شرکت صدرا ایرانیان با ارائه محصولات برند بافو، راهکاری مطمئن برای این مشکل دارد. استفاده از مبدلهای بافو، مانند تبدیل HDMI به DVI یا DisplayPort به DVI، به شما اجازه میدهد تا بدون نیاز به تعویض مانیتور، سیستم جدید خود را به آن متصل کنید. کیفیت ساخت بالای مبدلهای بافو تضمین میکند که سیگنال دیجیتال بدون افت کیفیت یا قطعی تصویر (که در مبدلهای متفرقه رایج است) منتقل شود و کاربر بتواند از حداکثر پتانسیل کابل دی وی آی خود استفاده کند.
ویژگی فیزیکی و محافظتی
یکی از ویژگیهای بارز کابل دی وی آی، ساختار فیزیکی مستحکم و کانکتور بزرگ آن است. این کابلها معمولاً دارای دو پیچ در دو طرف کانکتور هستند که پس از اتصال به پورت کارت گرافیک یا مانیتور، محکم میشوند. این مکانیزم قفلشونده باعث میشود که بر خلاف کابل HDMI که با کشش ناگهانی جدا میشوند، اتصال DVI بسیار پایدار و ایمن باشد. علاوه بر این، کابلهای استاندارد دارای شیلدینگ (محافظ) داخلی قوی برای جلوگیری از تداخل امواج الکترومغناطیسی (EMI) هستند. این ویژگی در محیطهای صنعتی یا مکانهایی که کابلهای برق زیادی وجود دارد، از ایجاد نویز روی تصویر جلوگیری کرده و برتری نسبی نسبت به کابلهای نازکتر ایجاد میکند.
مشکلات رایج پورت DVI
هر فناوری در کنار مزایای خود، معایب و مشکلاتی نیز دارد. با گذشت زمان و استفاده مداوم، کاربران ممکن است با چالشهایی در استفاده از کابل دی وی آی مواجه شوند. شناخت این مشکلات به عیبیابی سریعتر و نگهداری بهتر از تجهیزات کمک میکند. این مشکلات میتواند از آسیبهای فیزیکی کانکتور گرفته تا محدودیتهای ذاتی خود استاندارد متغیر باشد. در ادامه به چهار مورد از رایجترین مشکلاتی که کاربران هنگام کار با این رابط تصویری تجربه میکنند، میپردازیم تا در صورت بروز مشکل، بتوانید تشخیص دهید که ایراد از کابل است یا تنظیمات سیستم.
۱. آسیب دیدگی پینها
کانکتور کابل DVI دارای تعداد زیادی پین فلزی نازک و حساس است. یکی از شایعترین مشکلات، خم شدن یا شکستن این پینها در اثر فشار نامناسب یا تلاش برای وصل کردن برعکس سوکت است. اگر حتی یکی از پینهای حیاتی انتقال داده آسیب ببیند، ممکن است تصویر دچار تغییر رنگ شده (مثلاً کل تصویر صورتی یا سبز شود) یا به طور کامل قطع گردد. برخلاف پورتهای USB یا HDMI که پینها محافظت شده هستند، پینهای DVI کاملاً در معرض دید و آسیب هستند. بنابراین هنگام اتصال کابل باید دقت زیادی کرد و از اعمال فشار بیش از حد خودداری نمود تا پینها کج نشوند.
۲. محدودیت طول کابل
سیگنالهای دیجیتال در کابل دی وی آی با افزایش طول کابل دچار افت ولتاژ و کیفیت میشوند. طبق استاندارد رسمی، حداکثر طول تضمین شده برای انتقال تصویر با کیفیت کامل حدود ۵ متر است. اگر از کابلهای معمولی در متراژهای بالاتر (مثلاً ۱۰ یا ۱۵ متر) استفاده کنید، ممکن است با پدیده “برفک دیجیتال” (نقاط سفید چشمکزن روی تصویر) یا قطع و وصل شدن سیگنال مواجه شوید. برای فواصل طولانیتر، حتماً نیاز به استفاده از تقویتکننده سیگنال یا کابلهای اکتیو با کیفیت بالا دارید تا بتوانید بر این محدودیت ذاتی غلبه کنید.
۳. عدم پشتیبانی از رزولوشن بالا
بسیاری از کاربران هنگام اتصال کابل DVI به مانیتورهای رزولوشن بالا (مانند 1440p) متوجه میشوند که تصویر تنها با رزولوشن پایینتر نمایش داده میشود. این مشکل معمولاً ناشی از استفاده از کابل سینگل لینک به جای دوال لینک است. همانطور که در بخشهای قبل اشاره شد، برای رزولوشنهای بالاتر از 1920×1200 حتماً نیاز به استفاده از تمام پینهای کابل (حالت دوال لینک) است. استفاده از کابل نامناسب یا مبدلهای ارزانقیمت که پینهای دوال لینک را به درستی سیمکشی نکردهاند، عامل اصلی این محدودیت آزاردهنده برای کاربران حرفهای است.
۴. مشکلات مربوط به صدا
همانطور که در بخش تفاوت DVI و HDMI ذکر شد، این استاندارد ذاتاً صدا را منتقل نمیکند. این موضوع برای کاربرانی که میخواهند کامپیوتر را به تلویزیون وصل کنند، یک مشکل بزرگ است زیرا تصویر روی تلویزیون میآید اما صدا همچنان از اسپیکر کامپیوتر پخش میشود. برای حل این مشکل، باید یک کابل صدای جداگانه (معمولاً کابل AUX) از خروجی صدای کارت صدا به ورودی صدای تلویزیون متصل کرد. این پیچیدگی در کابلکشی اضافی، یکی از دلایل اصلی منسوخ شدن تدریجی این پورت در سیستمهای خانگی و سرگرمی به شمار میرود.
کیفیت کابل و محصولات بافو
اتصال مانیتورهای DVI به سختافزارهای مدرن، چالشی است که صدرا ایرانیان با تجهیزات بافو آن را حل کرده است. برای سازگاری کارت گرافیک و لپتاپهای جدید، استفاده از مبدل DisplayPort به DVI و مبدل HDMI به DVI بهترین راهکار است. اما نیازهای یک سیستم کامل فراتر از تبدیل است؛ برای مدیریت همزمان چند کیس با یک مانیتور DVI، سوئیچ KVM بافو ابزاری کارآمد محسوب میشود. از آنجا که DVI صدا ندارد، تهیه کابل AUX ضروری است. برای انتقال تصویر در فواصل طولانی نیز اکستندر تصویر پیشنهاد میشود که جهت برقراری لینک پایدار، به پچ کورد (کابل شبکه) باکیفیت بافو نیاز دارد. نهایتاً جهت نمایش همزمان محتوا، اسپلیتر تصویر راهگشاست.
نتیجه گیری
در نهایت، اگرچه کابل DVI تکنولوژی روز دنیا محسوب نمیشود، اما همچنان در بسیاری از محیطهای کاری و گیمینگ حضور پررنگی دارد. درک تفاوتهای فنی آن، به ویژه تفاوت DVI و VGA در کیفیت تصویر و تفاوت DVI و HDMI در انتقال صدا، به کاربران کمک میکند تا تصمیمات بهتری برای اتصالات سیستم خود بگیرند. اگر مانیتور ارزشمندی دارید که تنها ورودی DVI دارد، نیازی به دور انداختن آن نیست؛ با استفاده از دانش فنی مطرح شده در این مقاله و بهرهگیری از مبدلهای باکیفیت، میتوانید همچنان از تجربه بصری دیجیتال و باکیفیت لذت ببرید و عمر مفید تجهیزات خود را افزایش دهید.
